chav ua noj kws ua zaub mov noj neeg hlau ua noj ua haus tshuab switched tsis kam lub cev muaj zog

Lus piav qhia luv luv:

800W kev kub ceev hloov tsis kam lub cev muaj zog thiab tsav tsheb 35000rpm ceev tov khoom hauv tsev khoom siv lub cev muaj zog

1. Kev ua haujlwm siab: Hauv nws txoj kev tswj hwm dav dav, qhov kev ua tau zoo tag nrho yog tsawg kawg 10% siab dua lwm cov kev tswj hwm kev ceev, thiab cov kev ua haujlwm siab yog pom tseeb ntawm qhov qis qis thiab tsis muaj qhov ntsuas.

2. Ntau yam kev tswj ceev ceev, kev ua haujlwm ntev ntawm kev ceev ceev: Nws tuaj yeem khiav hauv qab load rau lub sijhawm ntev nyob rau hauv thaj tsam ntawm xoom mus rau qhov siab tshaj plaws, thiab qhov kub thiab txias ntawm lub cev muaj zog thiab tswj tau qis dua li qhov ntsuas. thauj khoom.

3. Siab pib torque, qis pib tam sim no: thaum pib torque nce mus txog 150% ntawm qhov ntsuas torque, qhov pib tam sim no tsuas yog 30% ntawm cov ntsuas tam sim no.

Xa email rau peb

Product Detail

Khoom cim npe

Motor Parameters

Kev khiav hauj lwm voltage	DC 300 V
Rated tam sim no	2.8 ± 10% A
Qhov siab tshaj plaws tam sim no	5.4 A
Pib voltage	DC23V ~ 25V
rated zog	700 ± 10% W
Rated ceev	35000 ± 10% RPM
Tsis muaj zog	<100 W
pes tsawg tus ncej	2
lub zog	0.2 NM
kev ua tau zoo	80% ± 10%
kev sib hloov	Axial CWJ
suab nrov	96dB MAX, <30 cm
hnyav	1,68 Kg
bearing	2 pob bearings
tswj	Hall sensor
Nruab	flange mount

Lub cev muaj zog

1. Cov muaj pes tsawg leeg ntawm switched reluctance motor tsav system
Switched reluctance motor drive system (SRD) feem ntau yog tsim los ntawm kev hloov pauv tsis kam lub cev muaj zog, lub zog hloov hluav taws xob, tswj thiab ntsuas.

2.Switched tsis kam lub cev muaj zog
SR motors tuaj yeem tsim rau hauv ib-theem, ob-theem, peb-theem, plaub-theem thiab ntau-theem cov qauv nrog cov lej sib txawv, thiab muaj cov qauv ib leeg-tus hniav ib tus ncej thiab ntau tus hniav qauv ib tus ncej, axial cua qhov sib txawv, radial air gap thiab axial air gap.Lub radial hybrid huab cua sib txawv qauv, sab hauv rotor thiab sab nrauv rotor qauv, SR motors hauv qab peb theem feem ntau tsis muaj peev xwm pib nws tus kheej.Ib tug loj tus naj npawb ntawm cov theem muaj txiaj ntsig los txo qhov kev hloov pauv ntawm lub zog, tab sis nws ua rau cov qauv tsis yooj yim, ntau lub ntsiab hloov khoom siv thiab nce nqi.Tam sim no, ob-theem 6 / 4-ncej qauv thiab plaub-theem 8 / 6-theem qauv tau dav siv.

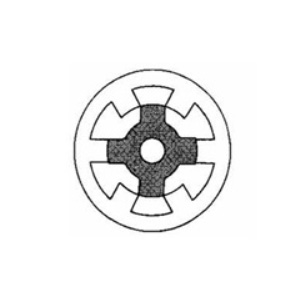

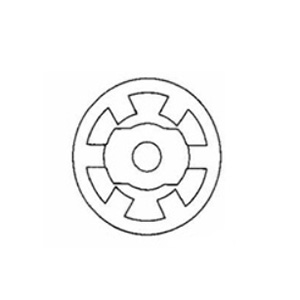

Cov qauv tsis tu ncua 3-theem
6/4 polar SR lub cev muaj zog

3-theem 6/2
Polar SR lub cev muaj zog

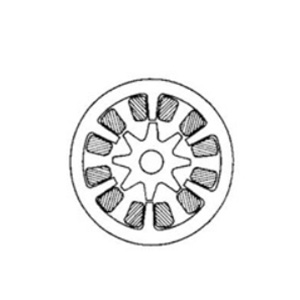

3-theem 6/8
Polar SR lub cev muaj zog

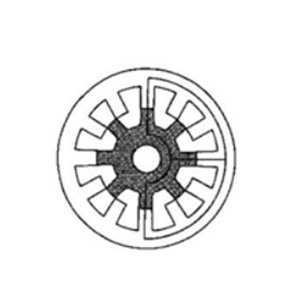

3-theem 12/8
Polar SR lub cev muaj zog

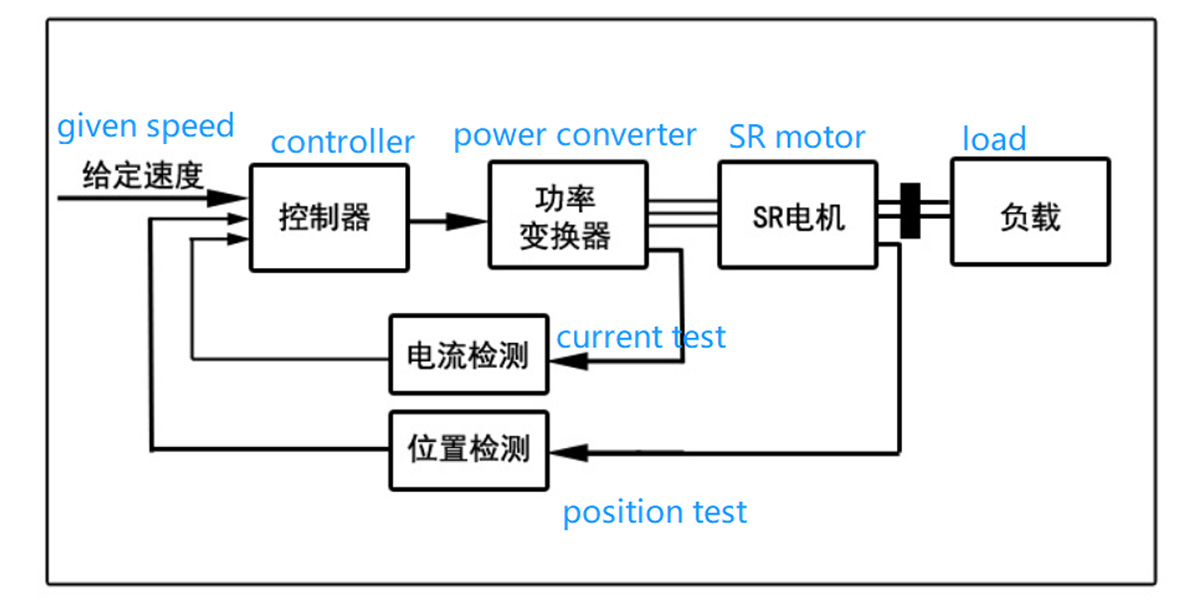

3. Lub cev thaiv daim duab ntawm lub cev muaj zog thiab tus tsav tsheb

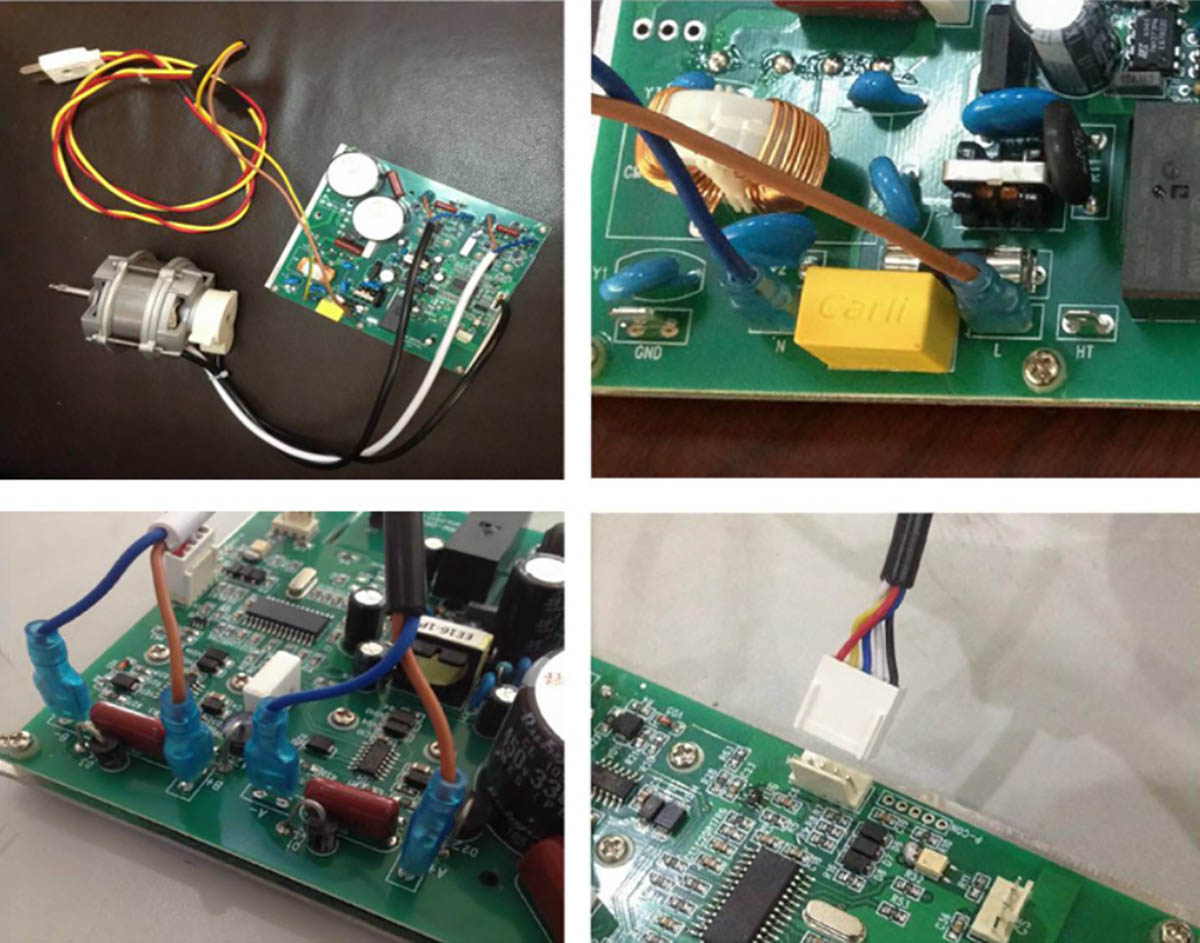

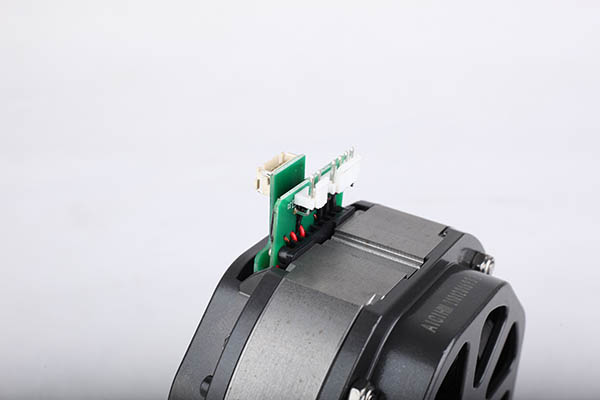

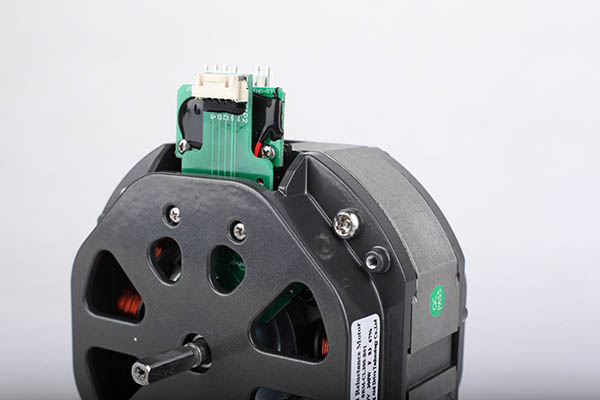

Khoom duab

Motor theem thaiv

Dub (xim av / A + Xiav / A-), Dawb (xim av / A + Xiav / A-), hlau ntev L = 380 ± 50mm
Hlwb kab hlau rhuav:
Liab (+5V), dub (GND), daj (SA), xiav (SB), dawb (SC), kab ntev L = kab ntev L = 380 ± 50mm
Cia: 5 ℃ ~ 40 ℃, av noo <90%
Rwb thaiv tsev chav kawm: F
Crack-free kauj tig rau 3 feeb ntawm 130% ntawm qhov ntsuas hluav taws xob.
Lub neej ua haujlwm: 2000 teev raws li kev ua haujlwm ib txwm muaj.
Lub axial txav yuav tsum tsawg dua 0.02mm thaum lub cev muaj zog khiav.

Cov yam ntxwv ntawm lub cev muaj zog

1.Kev ua haujlwm siab: Hauv nws txoj kev tswj hwm dav dav, qhov kev ua tau zoo tag nrho yog tsawg kawg 10% siab dua lwm cov kev tswj hwm kev ceev, thiab kev ua haujlwm siab yog pom tseeb dua ntawm qhov ceev thiab tsis ntsuas load.
2.Ntau yam kev tswj ceev ceev, kev ua haujlwm mus sij hawm ntev ntawm kev ceev ceev: Nws tuaj yeem khiav hauv qab load rau lub sijhawm ntev hauv qhov ntau ntawm xoom mus rau qhov siab tshaj plaws, thiab qhov kub thiab txias ntawm lub cev muaj zog thiab cov maub los yog qis dua li ntawm cov ntsuas load.
3.Siab pib torque, qis pib tam sim no: thaum pib torque nce mus txog 150% ntawm qhov ntsuas torque, qhov pib tam sim no tsuas yog 30% ntawm qhov ntsuas tam sim no.
4. Nws tuaj yeem pib thiab nres tsis tu ncua, thiab hloov ntawm kev sib hloov mus rau pem hauv ntej thiab rov qab: nws tuaj yeem pib thiab nres tsis tu ncua, thiab hloov mus rau pem hauv ntej thiab thim rov qab ntau zaus.Thaum muaj chav nres tsheb thiab lub zog nres ua tau raws li lub sijhawm xav tau, qhov pib-nres thiab rov qab hloov pauv tuaj yeem ncav cuag ntau dua 1,000 zaug hauv ib teev.
5. Muaj zog tshaj lub peev xwm: thaum lub thauj khoom loj dua li qhov ntsuas load rau lub sijhawm luv luv, qhov ceev yuav poob qis, lub zog tso zis ntau tshaj plaws yuav raug tswj xyuas, thiab yuav tsis muaj qhov tshwm sim overcurrent.Thaum lub load rov qab mus rau qhov qub, qhov ceev rov qab mus rau qhov teeb tsa ceev.
6.Mechanical zog thiab kev ntseeg siab yog siab dua lwm hom motors.Lub rotor tsis muaj cov hlau nplaum ruaj khov thiab tuaj yeem muaj qhov tso cai kom sov siab dua.
